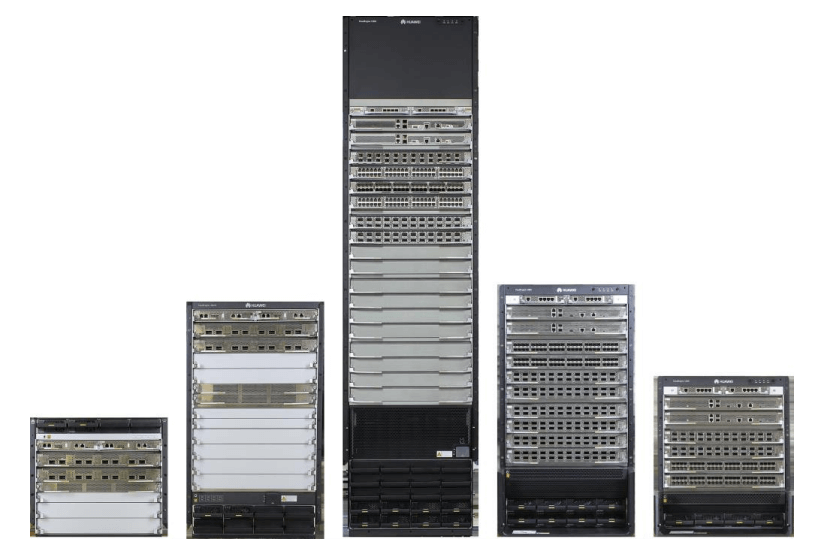

华为框式交换机 核心网络基石与网工技术实战指南

在构建企业级或数据中心级的高性能、高可靠网络中，框式交换机扮演着无可替代的核心角色。作为国内网络设备的领军者，华为的框式交换机系列（如CloudEngine系列等）以其强大的交换容量、丰富的业务特性、高度的可靠性和智能化的管理，成为众多大型网络项目的首选。本文将从网工技术实战角度，剖析华为框式交换机的关键特性、部署要点及运维干货，助力网络工程师深化理解与实践。

一、华为框式交换机的核心价值与定位

华为框式交换机并非简单的“大号”盒式交换机，它是为网络核心与汇聚层设计的模块化平台。其核心价值在于：

1. 超高容量与性能：提供每秒太比特（Tbps）级别的交换容量，满足数据中心东西向流量、园区网核心海量数据交换的需求。
2. 业务灵活扩展：通过插入不同的业务板卡（线卡），可以灵活支持从1G、10G、25G、40G到100G、400G乃至更高速率的端口，并集成防火墙、负载均衡、SDN等功能。
3. 电信级可靠性：关键部件如主控板、交换网板、电源、风扇均采用冗余设计，支持热插拔，确保业务永不中断。
4. 面向未来演进：支持从传统网络平滑演进至SDN（软件定义网络）、VXLAN等 overlay 网络，是构建云网融合基础设施的关键设备。

二、网工技术实战要点解析

对于网络工程师而言，驾驭华为框式交换机需要掌握以下实战技术：

1. 硬件架构与板卡认知
- 理解“框”的概念：熟悉机框、主控板（MPU）、交换网板（SFU）、业务板卡（LPU）、电源模块（PSU）的角色与槽位规划原则。

• 选型与配置：根据业务流量模型、端口密度和类型需求，正确选择机框型号和板卡组合，避免资源浪费或性能瓶颈。

2. 基础网络业务配置实战
- VLAN与M-LAG：在框式交换机上部署大规模VLAN，并配置M-LAG（跨设备链路聚合组）实现设备级冗余与链路负载分担，这是构建高可用双核心网络的关键。

• 路由协议部署：作为网络核心，需稳健运行OSPF、BGP等动态路由协议。需重点掌握路由策略、路由过滤、快速收敛优化等配置。

• 可靠性技术：熟练掌握VRRP、BFD、Eth-Trunk等技术与框式交换机特性的结合应用。

3. 高级特性与自动化运维
- VXLAN分布式网关：在数据中心场景中，配置华为框式交换机作为VXLAN的脊柱（Spine）节点或分布式网关，实现大二层网络与租户隔离。

• SDN与NetConf/YANG：学习通过华为的控制器（如iMaster NCE）或直接使用NetConf协议对框式交换机进行自动化配置与策略下发，这是现代网工的必备技能。

• 智能运维：利用华为的Telemetry技术实时采集设备流量、状态数据，结合分析工具实现故障预测与性能优化。

三、常见故障排查与维护干货

1. 启动故障：关注主控板启动顺序、版本一致性。若系统无法启动，需检查电源、板卡状态及启动配置文件。
2. 板卡异常：通过display device命令查看板卡状态。若板卡显示“Abnormal”或“Offline”，检查物理连接、槽位兼容性，并尝试重新插拔或更换槽位。
3. 业务流量异常：利用display interface命令查看端口计数错包情况，结合display qos queue statistics检查是否有拥塞丢弃。复杂问题可使用流镜像抓包分析。
4. 协议震荡：若OSPF邻接关系频繁翻动，检查链路质量、MTU设置，并启用BFD for OSPF加速故障检测。

四、学习与认证建议

对于希望精通华为框式交换机的网络工程师，建议遵循以下路径：

• 夯实基础：掌握华为数通HCIP级别知识，特别是大型网络规划与部署。
• 实验实践：利用华为eNSP模拟器（部分高端框式型号可用）或争取在实验环境中进行真机操作，亲手完成从硬件安装到业务配置的全流程。
• 瞄准高阶：挑战HCIE-Datacom或HCIE-Enterprise认证，其 LAB 实验考试深度涉及框式交换机的复杂网络设计。
• 关注生态：华为框式交换机常与防火墙、路由器、控制器等产品联动解决方案，需具备整体方案视角。

###

华为框式交换机是构建坚如磐石网络核心的利器。对网工而言，深入理解其架构、熟练掌握其配置与排错，意味着能够驾驭企业最关键的网络基础设施。技术之路，学无止境，将扎实的理论与丰富的实战相结合，方能从容应对日益复杂的网络挑战，成为真正的网络架构专家。

（本文由技术观点分享，具体配置请参考华为官方产品文档及命令手册。）
